Gerilim bölücü devre hesaplamaları, elektronik devre tasarımında en temel ve en sık kullanılan yöntemlerden biridir. Bu devrelerin çalışma prensibi Ohm Kanunu ile birlikte seri devrelerde gerilimin dirençler arasında paylaştırılması ilkesine dayanır. Temel amaç, yüksek bir giriş gerilimini (Vin), ihtiyaç duyulan daha düşük ve kontrollü bir çıkış gerilimine (Vout) dönüştürmektir.
Bir gerilim bölücü devre, en basit haliyle seri bağlı iki direnç (R1 ve R2) ve bir gerilim kaynağından oluşur. Bu devrede, aynı akım her iki dirençten de geçtiği için her direnç üzerinde oluşan gerilim düşümü farklıdır. Bu sayede giriş gerilimi, direnç değerlerine bağlı olarak bölünür ve R2 üzerinden alınan gerilim çıkış gerilimi (Vout) olarak kullanılır. Bu yapı sayesinde, giriş geriliminin belirli bir oranı hassas şekilde elde edilebilir.
Bu tür devreler; sensör çıkışlarını mikrodenetleyicilere uygun seviyeye düşürmek, analog referans gerilimi oluşturmak, sinyal seviyelendirme yapmak ve ölçüm devrelerinde ölçekleme sağlamak gibi birçok alanda yaygın olarak kullanılır. Özellikle mikrodenetleyici projelerinde, yüksek gerilimlerin doğrudan giriş pinlerine uygulanamaması nedeniyle gerilim bölücüler kritik bir rol oynar.
Ayrıca gerilim bölücüler yalnızca sabit dirençlerle sınırlı değildir. Potansiyometre kullanılarak çıkış gerilimi dinamik olarak ayarlanabilir hale getirilebilir. Bu da kullanıcıya devre üzerinde kontrol imkânı sunar ve özellikle ayar gerektiren uygulamalarda büyük avantaj sağlar.

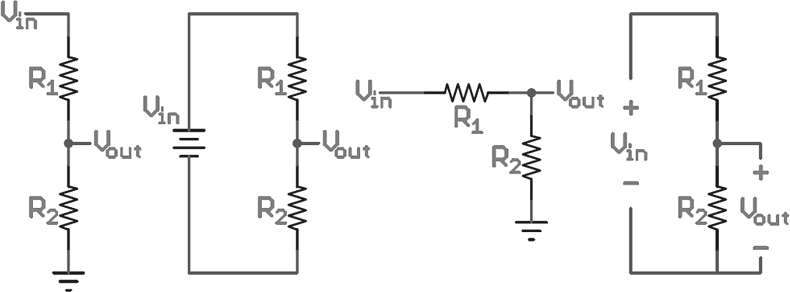

Bir Gerilim Bölücü Devre, iki direnç üzerinde bir gerilim kaynağı ile gerçekleşmektedir. Farklı şekillerde de çizilebilir. Ancak bu farklı çizimlere karşın temelde aynı devrelerdir.
Yukarıdaki devrelerin tamamı aynıdır. Giriş geriliminin (Vin) bir parçası olarak çıkış gerilimi (Vout), bölünmüş gerilimdir. Gerilim Bölücü Devreler’in formülü şöyledir:
Öte yandan Potansiyometreler, ayarlanabilir Gerilim Bölücü oluşturmak için kullanılan değişken dirençlerdir.
Gerilim Bölücü Devreler’de dirençler ile çıkış gerilimleri istenilen değere getirilebilir.

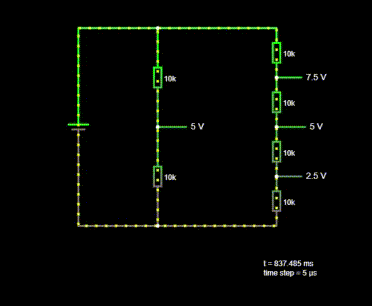

10K’lık dirençlerle çıkış gerilimlerinin 7.5V, 5V ve 2.5V olarak verildiği görülmektedir. Seri ve paralel bağlamalarla gerekli tasarım yapılabilmektedir.
Son olarak, ideal hesaplamaların pratikte birebir sonuç vermeyebileceği unutulmamalıdır. Çıkış noktasına bağlanan yük, devrenin davranışını etkileyerek gerilim değerinde sapmalara neden olabilir. Bu nedenle hassas tasarımlarda yük etkisi mutlaka dikkate alınmalı ve gerekirse tampon devreler (buffer) kullanılmalıdır.
Bir gerilim bölücü devre, en basit haliyle seri bağlı iki direnç (R1 ve R2) ve bir gerilim kaynağından oluşur. Bu devrede, aynı akım her iki dirençten de geçtiği için her direnç üzerinde oluşan gerilim düşümü farklıdır. Bu sayede giriş gerilimi, direnç değerlerine bağlı olarak bölünür ve R2 üzerinden alınan gerilim çıkış gerilimi (Vout) olarak kullanılır. Bu yapı sayesinde, giriş geriliminin belirli bir oranı hassas şekilde elde edilebilir.
Bu tür devreler; sensör çıkışlarını mikrodenetleyicilere uygun seviyeye düşürmek, analog referans gerilimi oluşturmak, sinyal seviyelendirme yapmak ve ölçüm devrelerinde ölçekleme sağlamak gibi birçok alanda yaygın olarak kullanılır. Özellikle mikrodenetleyici projelerinde, yüksek gerilimlerin doğrudan giriş pinlerine uygulanamaması nedeniyle gerilim bölücüler kritik bir rol oynar.
Ayrıca gerilim bölücüler yalnızca sabit dirençlerle sınırlı değildir. Potansiyometre kullanılarak çıkış gerilimi dinamik olarak ayarlanabilir hale getirilebilir. Bu da kullanıcıya devre üzerinde kontrol imkânı sunar ve özellikle ayar gerektiren uygulamalarda büyük avantaj sağlar.
Bir Gerilim Bölücü Devre, iki direnç üzerinde bir gerilim kaynağı ile gerçekleşmektedir. Farklı şekillerde de çizilebilir. Ancak bu farklı çizimlere karşın temelde aynı devrelerdir.
Yukarıdaki devrelerin tamamı aynıdır. Giriş geriliminin (Vin) bir parçası olarak çıkış gerilimi (Vout), bölünmüş gerilimdir. Gerilim Bölücü Devreler’in formülü şöyledir:
Öte yandan Potansiyometreler, ayarlanabilir Gerilim Bölücü oluşturmak için kullanılan değişken dirençlerdir.
Gerilim Bölücü Devreler’de dirençler ile çıkış gerilimleri istenilen değere getirilebilir.
10K’lık dirençlerle çıkış gerilimlerinin 7.5V, 5V ve 2.5V olarak verildiği görülmektedir. Seri ve paralel bağlamalarla gerekli tasarım yapılabilmektedir.
Son olarak, ideal hesaplamaların pratikte birebir sonuç vermeyebileceği unutulmamalıdır. Çıkış noktasına bağlanan yük, devrenin davranışını etkileyerek gerilim değerinde sapmalara neden olabilir. Bu nedenle hassas tasarımlarda yük etkisi mutlaka dikkate alınmalı ve gerekirse tampon devreler (buffer) kullanılmalıdır.
